MEPRXCX® FLEXISHIP® 8.7/15 (17.5) kV
MEPRXCX® FLEXISHIP® 8,7/15kV 1x50
Product ref. 10218154
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 50 mm²
- Minimum outer diameter: 29.3 mm
- Maximum outer diameter: 33.7 mm
- Approximate weight: 1580 kg/km
- Permissible current rating in open air: 196 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x70
Product ref. 10263318
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 70 mm²
- Minimum outer diameter: 31.4 mm
- Maximum outer diameter: 36.2 mm
- Approximate weight: 1880 kg/km
- Permissible current rating in open air: 242 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x95
Product ref. 10218158
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 95 mm²
- Minimum outer diameter: 32.9 mm
- Maximum outer diameter: 37.9 mm
- Approximate weight: 2090 kg/km
- Permissible current rating in open air: 293 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x120
Product ref. 10251351
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 120 mm²
- Minimum outer diameter: 35.1 mm
- Maximum outer diameter: 40.3 mm
- Approximate weight: 2395 kg/km
- Permissible current rating in open air: 339 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x150
Product ref. 10218162
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 150 mm²
- Minimum outer diameter: 37.4 mm
- Maximum outer diameter: 43.0 mm
- Approximate weight: 2964 kg/km
- Permissible current rating in open air: 389 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x185
Product ref. 10251352
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 185 mm²
- Minimum outer diameter: 38.9 mm
- Maximum outer diameter: 44.7 mm
- Approximate weight: 3334 kg/km
- Permissible current rating in open air: 444 A
MEPRXCX® FLEXISHIP® 8,7/15kV 1x240
Product ref. 10218166
- Packaging: Drum (100000m)
- Number of cores: 1
- Conductor cross-section: 240 mm²
- Minimum outer diameter: 42.2 mm
- Maximum outer diameter: 48.6 mm
- Approximate weight: 3883 kg/km
- Permissible current rating in open air: 522 A
MEPRXCX® FLEXISHIP® 8.7/15kV 3x35
Product ref. 10284305
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 35 mm²
- Minimum outer diameter: 55.4 mm
- Maximum outer diameter: 63.8 mm
- Approximate weight: 4520 kg/km
- Permissible current rating in open air: 110 A
MEPRXCX® FLEXISHIP® 8.7/15kV 3x50
Product ref. 10284304
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 50 mm²
- Minimum outer diameter: 58.1 mm
- Maximum outer diameter: 66.9 mm
- Approximate weight: 5134 kg/km
- Permissible current rating in open air: 137 A
MEPRXCX® FLEXISHIP® 8,7/15kV 3x70
Product ref.
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 70 mm²
- Minimum outer diameter: 61.0 mm
- Maximum outer diameter: 66.0 mm
- Approximate weight: 6820 kg/km
- Permissible current rating in open air: 169 A
MEPRXCX® FLEXISHIP® 8.7/15kV 3x95
Product ref.
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 95 mm²
- Minimum outer diameter: 65.5 mm
- Maximum outer diameter: 71.5 mm
- Approximate weight: 7471 kg/km
- Permissible current rating in open air: 205 A
MEPRXCX® FLEXISHIP® 8,7/15kV 3x120
Product ref. 10251101
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 120 mm²
- Minimum outer diameter: 70.0 mm
- Maximum outer diameter: 76.5 mm
- Approximate weight: 8435 kg/km
- Permissible current rating in open air: 237 A
MEPRXCX® FLEXISHIP® 8.7/15kV 3x150
Product ref.
- Packaging: Drum (100000m)
- Number of cores: 3
- Conductor cross-section: 150 mm²
- Minimum outer diameter: 73.0 mm
- Maximum outer diameter: 80.0 mm
- Approximate weight: 9631 kg/km
- Permissible current rating in open air: 272 A
Description
Description
Standards
-
ProductIEC 60228
-
InstallationIEC 60092-350; IEC 60092-354; IEC 60092-360
-
TestIEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
MEPRXCX® FLEXISHIP® 8.7/15 kV armoured power cables are used for critical medium voltage systems where enhanced mechanical protection and electrical screening (EMC) is required. These products are recommended for installations and connections in environments where an optimal bending radius is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.
MEPRXCX® FLEXISHIP® 8.7/15 kV cables are compatible with Nexans`medium voltage accessories to connect generators, switchgears and transformers.

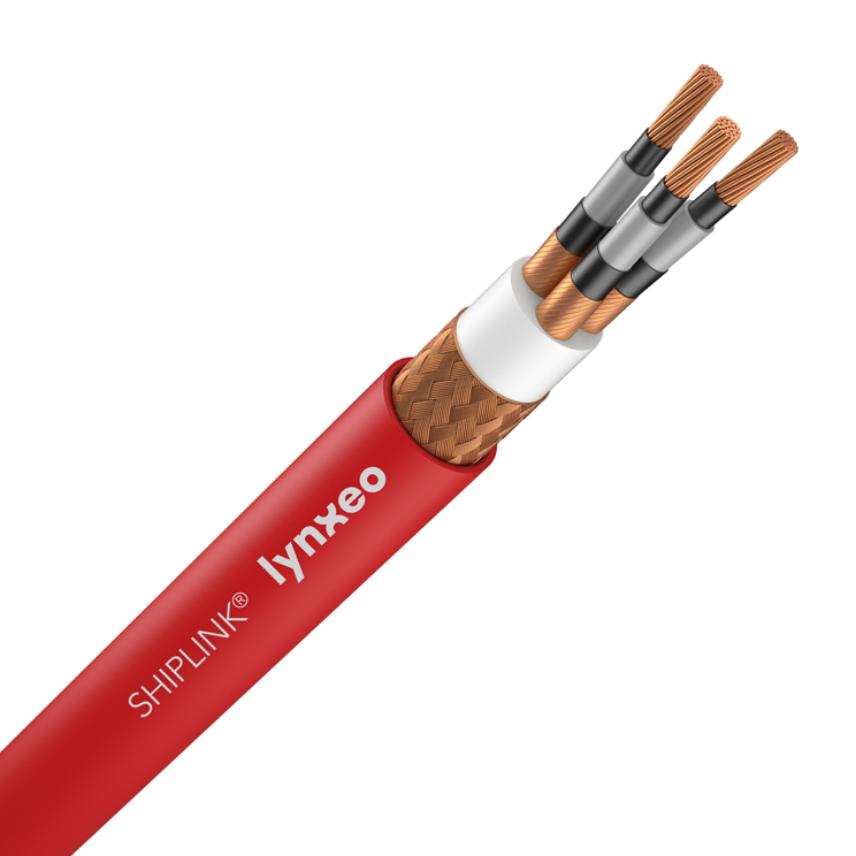

Design
1. Conductor
Flexible bare copper, class 5
2. Extruded semi-conducting layer
3. Insulation
EPR (Ethylene-propylene rubber)
4. Screen
Extruded semi-conducting layer
Concentric layer of copper wires
5. Inner covering
Halogen-free polyolefin
6. Armouring
Bare copper braid
7. Outer sheath
Polyolefin SHF1
Colour: red
Example of marking:
LYNXEO 279 MEPRXCX FLEXISHIP 8.7/15 (17.5) kV "n" x "s" mm2 8.7/15 (17.5) kV
90°C IEC 60092-354 IEC 60332-3-22 "ww/yy" + metric marking
