TX® (C) 331 150/250 (300) V
TX® (C) 331 150/250 (300) V
INSTRUMENTATION, CONTROL and COMMUNICATION CABLES
Mehr lesenTX® (C) 331 150/250V 2P0.75
Produkt ref. 10171345
- Verpackung: Trommel (100000m)
- Anzahl Paare: 2
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 8,6 mm
- Maximaler Außendurchmesser: 9,9 mm
- Nettogewicht ca.: 90 kg/km
TX® (C) 331 150/250V 4P0.75
Produkt ref. 10171347
- Verpackung: Trommel (100000m)
- Anzahl Paare: 4
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 13,3 mm
- Maximaler Außendurchmesser: 15,3 mm
- Nettogewicht ca.: 174 kg/km
TX® (C) 331 150/250V 7P0.75 Grey
Produkt ref. 25405353
- Verpackung: Trommel (100000m)
- Anzahl Paare: 7
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 14,5 mm
- Maximaler Außendurchmesser: 16,5 mm
- Nettogewicht ca.: 270 kg/km
TX® (C) 331 150/250V 10P0.75
Produkt ref. 10284326
- Verpackung: Trommel (100000m)
- Anzahl Paare: 10
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 18,9 mm
- Maximaler Außendurchmesser: 21,7 mm
- Nettogewicht ca.: 361 kg/km
TX® (C) 331 150/250V 14P0.75
Produkt ref. 10284327
- Verpackung: Trommel (100000m)
- Anzahl Paare: 14
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 21,2 mm
- Maximaler Außendurchmesser: 24,4 mm
- Nettogewicht ca.: 482 kg/km
TX® (C) 331 150/250V 19P0.75
Produkt ref. 10284328
- Verpackung: Trommel (100000m)
- Anzahl Paare: 19
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 24,5 mm
- Maximaler Außendurchmesser: 28,1 mm
- Nettogewicht ca.: 636 kg/km
TX® (C) 331 150/250V 24P0.75
Produkt ref. 10284329
- Verpackung: Trommel (100000m)
- Anzahl Paare: 24
- Anzahl der Dreier: -
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 27,2 mm
- Maximaler Außendurchmesser: 31,4 mm
- Nettogewicht ca.: 790 kg/km
TX® (C) 331 150/250V 2T0.75
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 2
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 11,0 mm
- Maximaler Außendurchmesser: 14,0 mm
- Nettogewicht ca.: 190 kg/km
TX® (C) 331 150/250V 4T0.75
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 4
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 13,0 mm
- Maximaler Außendurchmesser: 15,5 mm
- Nettogewicht ca.: 240 kg/km
TX® (C) 331 150/250V 7T0.75
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 7
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 17,0 mm
- Maximaler Außendurchmesser: 19,5 mm
- Nettogewicht ca.: 390 kg/km
TX® (C) 331 150/250V 10T0.75
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 10
- Leiterquerschnitt: 0,75 mm²
- Außendurchmesser Mindestwert: 20,0 mm
- Maximaler Außendurchmesser: 23,0 mm
- Nettogewicht ca.: 570 kg/km
TX® (C) 331 150/250V 2P1.5
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: 2
- Anzahl der Dreier: -
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 9,0 mm
- Maximaler Außendurchmesser: 10,5 mm
- Nettogewicht ca.: 160 kg/km
TX® (C) 331 150/250V 4P1.5 Blue
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: 4
- Anzahl der Dreier: -
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 13,5 mm
- Maximaler Außendurchmesser: 15,5 mm
- Nettogewicht ca.: 260 kg/km
TX® (C) 331 150/250V 7P1.5
Produkt ref. 10171358
- Verpackung: Trommel (100000m)
- Anzahl Paare: 7
- Anzahl der Dreier: -
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 17,0 mm
- Maximaler Außendurchmesser: 19,0 mm
- Nettogewicht ca.: 420 kg/km
TX® (C) 331 150/250V 14P1.5
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: 14
- Anzahl der Dreier: -
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 23,0 mm
- Maximaler Außendurchmesser: 25,5 mm
- Nettogewicht ca.: 780 kg/km
TX® (C) 331 150/250V 19P1.5
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: 19
- Anzahl der Dreier: -
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 26,5 mm
- Maximaler Außendurchmesser: 29,5 mm
- Nettogewicht ca.: 1030 kg/km
TX® (C) 331 150/250V 2T1.5
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 2
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 13,5 mm
- Maximaler Außendurchmesser: 15,5 mm
- Nettogewicht ca.: 270 kg/km
TX® (C) 331 150/250V 4T1.5
Produkt ref.
- Verpackung: Trommel (100000m)
- Anzahl Paare: -
- Anzahl der Dreier: 4
- Leiterquerschnitt: 1,5 mm²
- Außendurchmesser Mindestwert: 15,0 mm
- Maximaler Außendurchmesser: 17,5 mm
- Nettogewicht ca.: 370 kg/km
Beschreibung
Beschreibung
Normen
-
ProduktIEC 60228
-
InstallationIEC 60092-350; IEC 60092-360; IEC 60092-376
-
TestsIEC 60331-1 or 2; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
TX® (C) 331 150/250 V fire resistant overall screened twisted pair cables maintain circuit integrity in case of fire by meeting performances requirements from the IEC 60331 series for 180 minutes. These telecommunication and instrumentation cables provide a medium protection aganist external electromagnetic disturbances. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

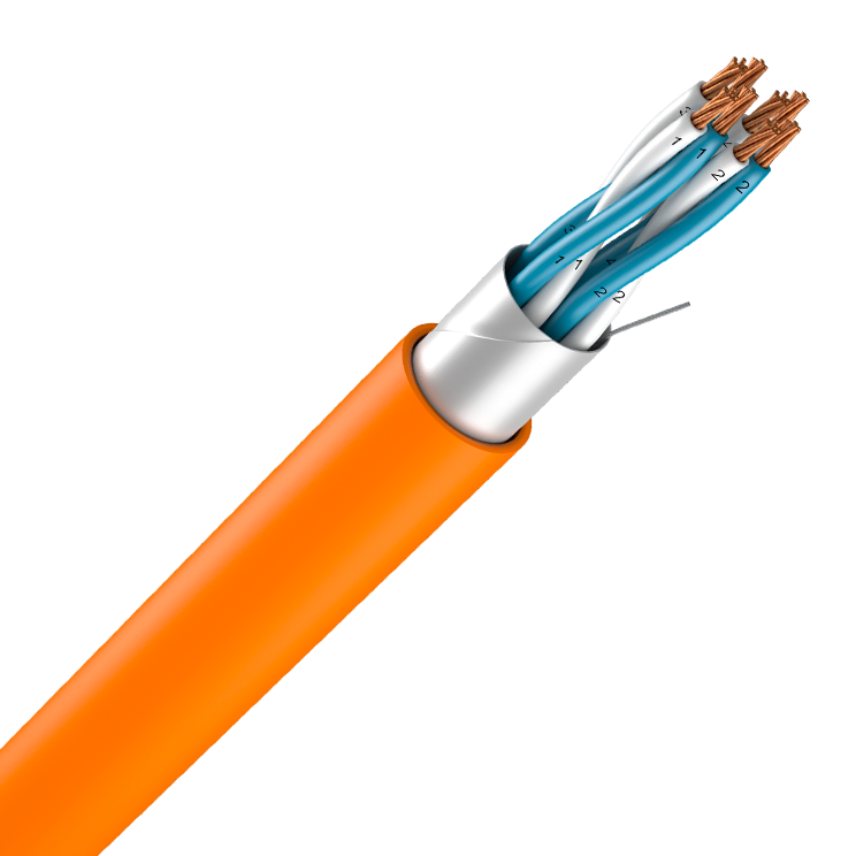

Design
1. Conductor
Stranded bare copper class 2
2. Insulation
Mica tape + XLPE (cross-linked polyethylene)
3. Collective screen
Alu/polyester tape with a tinned copper drain wire
4. Outer sheath
Polyolefin SHF1
Colour: orange
Example of marking:
LYNXEO 279 TX (C) 331 150/250 V "n" x 2 or 3" x s" mm² 90 °C IEC 60092-376 IEC 60332-3-22 Cat. A IEC 60331-1/2 ww/yy - *CE* + metric marking
Core Identification
Pair: white / blue with printed with pair number
Triad: white / blue / red with printed with triad number
