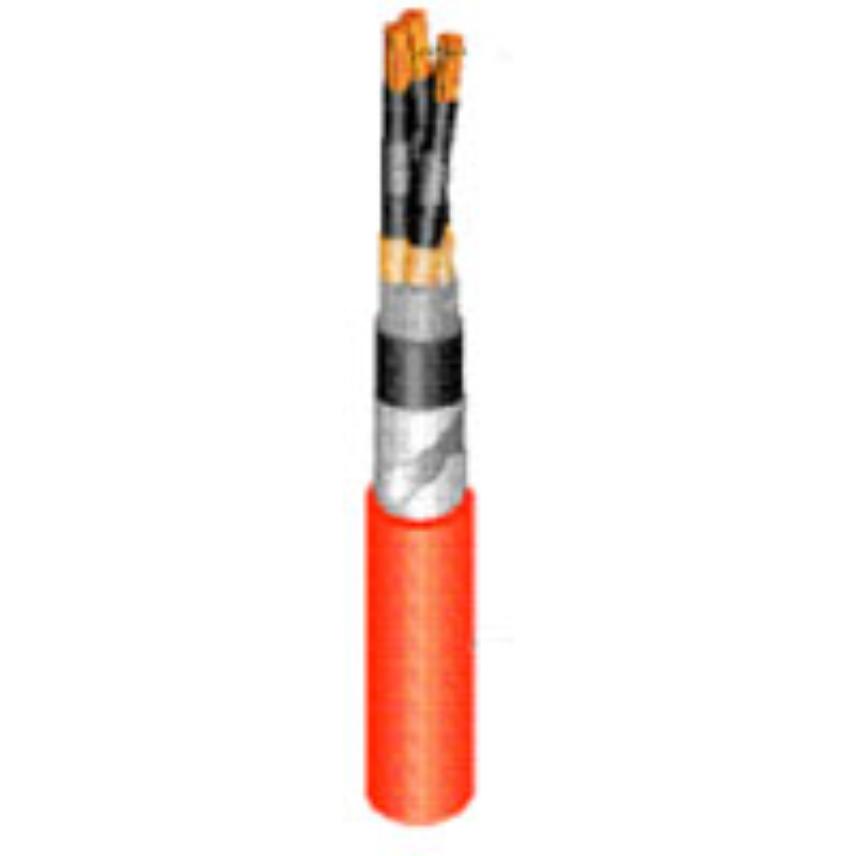

IEC 60502-2 Armoured (ATA) 1 x 25
IEC 60502-2 Armoured (ATA) 1 x 25
Anwendung
Diese Starkstrom- und Steuerkabel sind für die Energieversorgung in Mittelspannungssytemen vorgesehen. Verwendung finden diese, u.a. für die Erdverlegung geeigneten Kabel, in Industrieanlagen, in denen besondere chemische und mechanische Anforderungen bestehen (Raffenerieen, Chemieanlagen...).
Spannung
- 3.6/6 (7.2) kV
- 6/10 (12) kV
- 12/20 (24) kV
- 18/30 (36) kV
Mehr lesen- Produkt ref. : 10110260
- EAN : 3427580182907
Beschreibung
Beschreibung
Normen
-
ProduktIEC 60228; IEC 60502-2
-
TestsIEC 60332-3-22 Cat.A
Applications
These power cables are used for electricity supply in medium voltage installation system. They are well adapted to underground use in industrial applications where chemical and mechanical protection are needed (refinery areas, chemical plants...).
Design
Conductor:
Stranded bare copper (class 2)
Semi-conductor
Insulation:
Cross-linked polyethylene (XLPE)
Semi-conductor
Screen:
Copper tape
Bedding (Optional):
An inner sheath acting as a filler with practically zero thickness
Inner sheath:
Polyvinyl chloride (PVC)
Armour:
Galvanized steel tapes (GSTA) or aluminium tapes (ATA) for 1 core cable
Outer sheath:
Polyvinyl chloride (PVC). Colour: red. Other colour on request.
Core identification
1 core: natural
3 x: black – green – brown (by tape under copper screen)
Marking
NEXANS 279 XLPE/PVC/GSTA or ATA/PVC VOLTAGE Nber of cores and cross section Cu/Alu IEC 60332-3-22(A) MM YYYY manufacturing number + meter marking
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Abmessungsmerkmale
Abmessungsmerkmale
Elektrische Eigenschaften
Elektrische Eigenschaften
Mechanische Eigenschaften
Mechanische Eigenschaften
Anwendungsmerkmale
Anwendungsmerkmale
Ressourcen
Ressourcen
Dokumentation
Verkauf & Lieferung Informationen
Strombelkastbarkeit in Ampere nach IEC 60502-2 für Umgebungstemperatur :
30 ° C (in Luft)
20 ° C (Erdverlegung)
