SINGLE CORE POWER CABLES - UNSHIELDED
SINGLE CORE POWER CABLES - UNSHIELDED

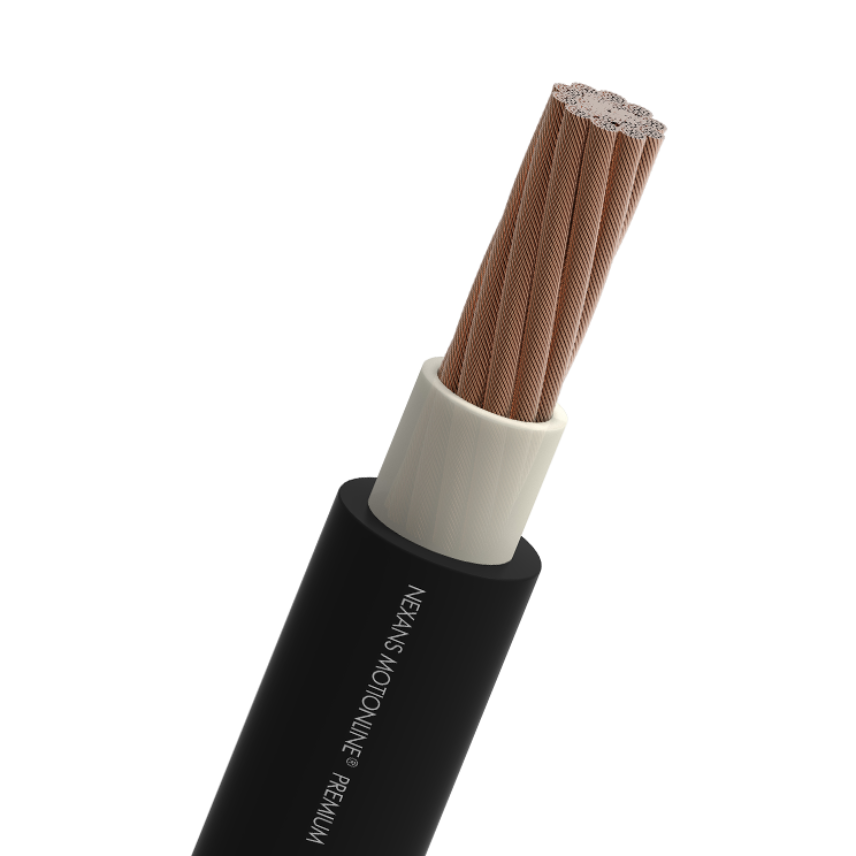

Leistungs-Einzeladern für extrem dynamische Anwendungen MOTIONLINE® PREMIUM
Mehr lesenSINGLE CORE POWER CABLES 1x6
Produkt ref. 10553184
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x6
- Kupferzahl: 58 kg/km
- Nettogewicht ca.: 110 kg/km
- Aussendurchmesser: 7,4 mm
SINGLE CORE POWER CABLES 1x10
Produkt ref. 49346810
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x10
- Kupferzahl: 97 kg/km
- Nettogewicht ca.: 166 kg/km
- Aussendurchmesser: 8,4 mm
SINGLE CORE POWER CABLES 1x16
Produkt ref. 49346910
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x16
- Kupferzahl: 154 kg/km
- Nettogewicht ca.: 256 kg/km
- Aussendurchmesser: 9,5 mm
SINGLE CORE POWER CABLES 1x25
Produkt ref. 49347010
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x25
- Kupferzahl: 240 kg/km
- Nettogewicht ca.: 362 kg/km
- Aussendurchmesser: 11,3 mm
SINGLE CORE POWER CABLES 1x35
Produkt ref. 49348910
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x35
- Kupferzahl: 340 kg/km
- Nettogewicht ca.: 466 kg/km
- Aussendurchmesser: 12,5 mm
SINGLE CORE POWER CABLES 1x50
Produkt ref. 49349010
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x50
- Kupferzahl: 490 kg/km
- Nettogewicht ca.: 686 kg/km
- Aussendurchmesser: 14,7 mm
SINGLE CORE POWER CABLES 1x70
Produkt ref. 10553191
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x70
- Kupferzahl: 690 kg/km
- Nettogewicht ca.: 950 kg/km
- Aussendurchmesser: 16,9 mm
SINGLE CORE POWER CABLES 1x95
Produkt ref. 49349210
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x95
- Kupferzahl: 915 kg/km
- Nettogewicht ca.: 1276 kg/km
- Aussendurchmesser: 18,6 mm
SINGLE CORE POWER CABLES 1x120
Produkt ref.
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x120
- Kupferzahl: 1152 kg/km
- Nettogewicht ca.: 1553 kg/km
- Aussendurchmesser: 21,4 mm
SINGLE CORE POWER CABLES 1x150
Produkt ref.
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x150
- Kupferzahl: 1460 kg/km
- Nettogewicht ca.: 1670 kg/km
- Aussendurchmesser: 23,3 mm
SINGLE CORE POWER CABLES 1x185
Produkt ref.
- Verpackung: Trommel (1000m)
- Leitungsaufbau: 1x185
- Kupferzahl: 1800 kg/km
- Nettogewicht ca.: 2100 kg/km
- Aussendurchmesser: 26,6 mm
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
MOTIONLINE® Power supply single core cables for dynamic applications with PVC Jacket, unshielded, resistant to oils, flame retardant.
Design
Conductor
Stranded bare copper
Core insulation
PVC
Black or green-yellow
Jacket
PVC
Black
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Außenmantel
PUR
Mantelfarbe
Schwarz
Halogenfrei
Ja
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
5 Mio.
Verfahrgeschwindigkeit
180 m/min
maximale Beschleunigung
10 m/s²
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-30 ... 80 °C
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
