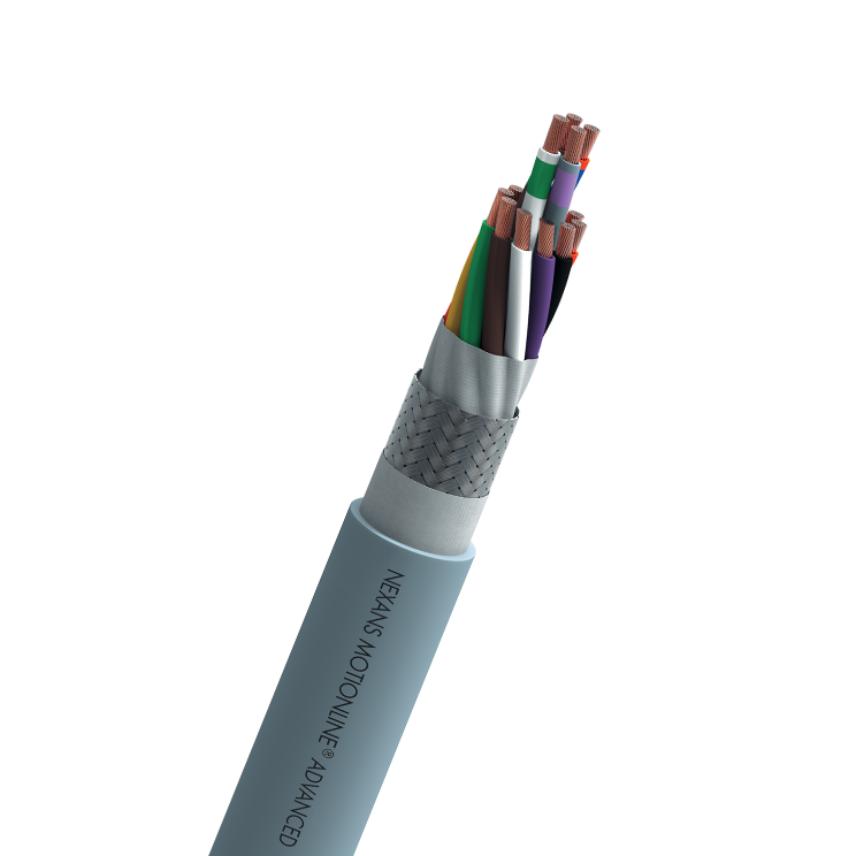

MOVETRONIC C PVC 8 x 0,25 mm²
MOVETRONIC C PVC 8 x 0,25 mm²
Daten- und Signalleitungen für sehr dynamische Anwendungen, PVC-Mantel, geschirmt, öl- und kühlmittelbeständig, flammwidrig, UL- und CSA-Zulassung
Mehr lesen- Land ref. : Q102508E100
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Movetronic PVC-Steuerleitungen für dynamische Anwendungen in Schleppketten oder anderen dauerbewegten Applikationen. Movetronic PVC-Steuerleitungen mit PVC-Mantel sind mechanisch sehr robust und zusätzlich unempfindlich gegenüber Ölen. Durch die niedrigkapazitiven Eigenschaften des Isoliermaterials werden elektrische Verluste minimiert. Die elektrische Abschirm aus verzinntem Kupfergeflecht minimiert EMC-Einflüsse und verhindert Störungen durch elektrische Felder.
typische Anwendungen:
- Werkzeugmaschinen
- Materialzuführung und -transport in Bearbeitungszentren
- vollautomatische Montagelinien
- Verpackungsmaschinen
- und überall wo höchste Performance auf engstem Raum gefragt ist
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
(8x0,25)C
Leitermaterial
Kupfer, blank
Isolierung
Polyolefin
Isolationsfarbe
DIN 47100
Bewicklung
Non woven tape
Schirmung
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PVC
Mantelfarbe
grau, ähnlich RAL 7001
Abmessungsmerkmale
Abmessungsmerkmale
Leiterquerschnitt
0,25 mm²
Aderanzahl
8
Aussendurchmesser
6,4 mm
Kupferzahl
31,9 kg/km
Nettogewicht ca.
62 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
300 V
Prüfspannung
1500 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
5 Mio.
Verfahrgeschwindigkeit
300 m/min
maximale Beschleunigung
20 m/s²
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Lagertemperatur, Bereich
-30 ... 80 °C
Betriebstemperatur
-5 ... 80 °C
Minimaler Biegeradius bewegt
6,5 (xD)
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Ölbeständig
EN 50363-4-1
