Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.
- Land ref. : Etude 133606
Beschreibung
Beschreibung
Normen
-
ProduktNexans specification

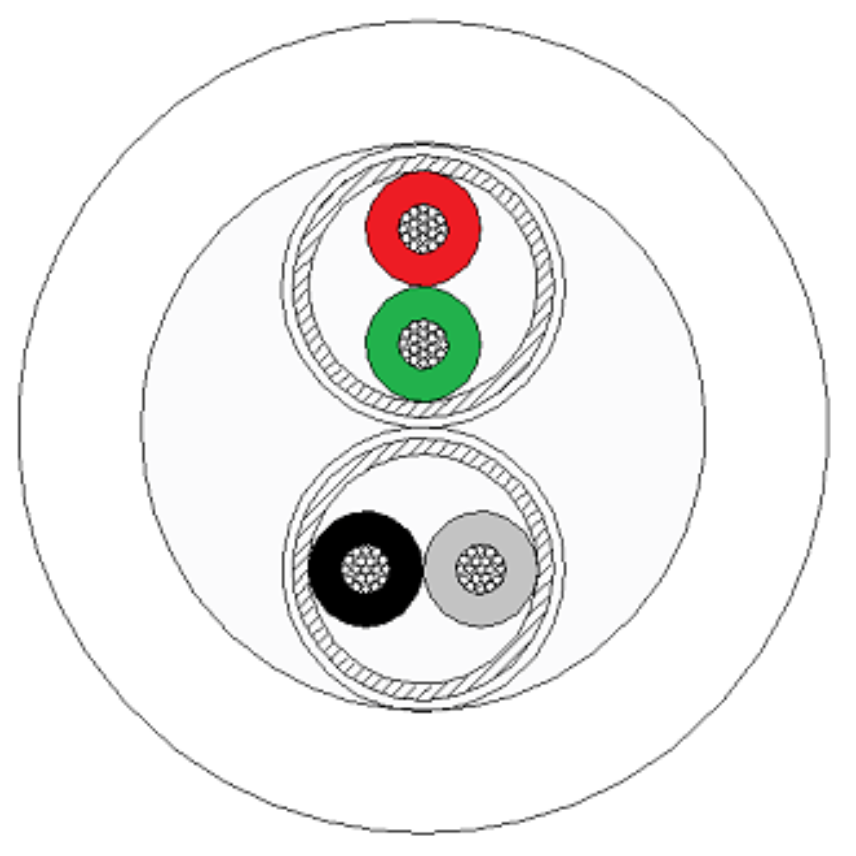

1- CORE (A)
Core (Z)
AWG32 stranded Silver plated copper conductor.
FEP insulation.
Nom. Diameter : 0.58 mm
Assembly 2 Cores (Z)
Nom. Diameter : 1.16 mm
AWG40 Tin plated copper spiral shield.
90% min. coverage
PTFE tape
Nom. Diameter : 1.43 mm
Assembly
2 Cores (A) twisted.
Nom. Diameter : 2.86 mm
2- JACKET
Medical PVC
Nom. Diameter : 4.00 mm
Max. Diameter : 4.20 mm
Main Characteristics
Minimum bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Silvered copper
Leiterform
Multi stranded
Leitungsaufbau
Shielded and sheathed
Isolierung
Fluor polymer
Abmessungsmerkmale
Abmessungsmerkmale
Drahtdurchmesser
0,58 mm
Aussendurchmesser
4 mm
Maximaler Außendurchmesser
4,2 mm
Gewicht, ca.
17 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
250 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
60 °C
Min. Betriebstemperatur
-20 °C
Mechanisch Widerstandsfähig
Gute mechanische Widerstandsfähigkeit
