Study 133478
Study 133478
USB 2.0 high speed
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.
- Land ref. : Etude 133478
Beschreibung
Beschreibung
Normen
-

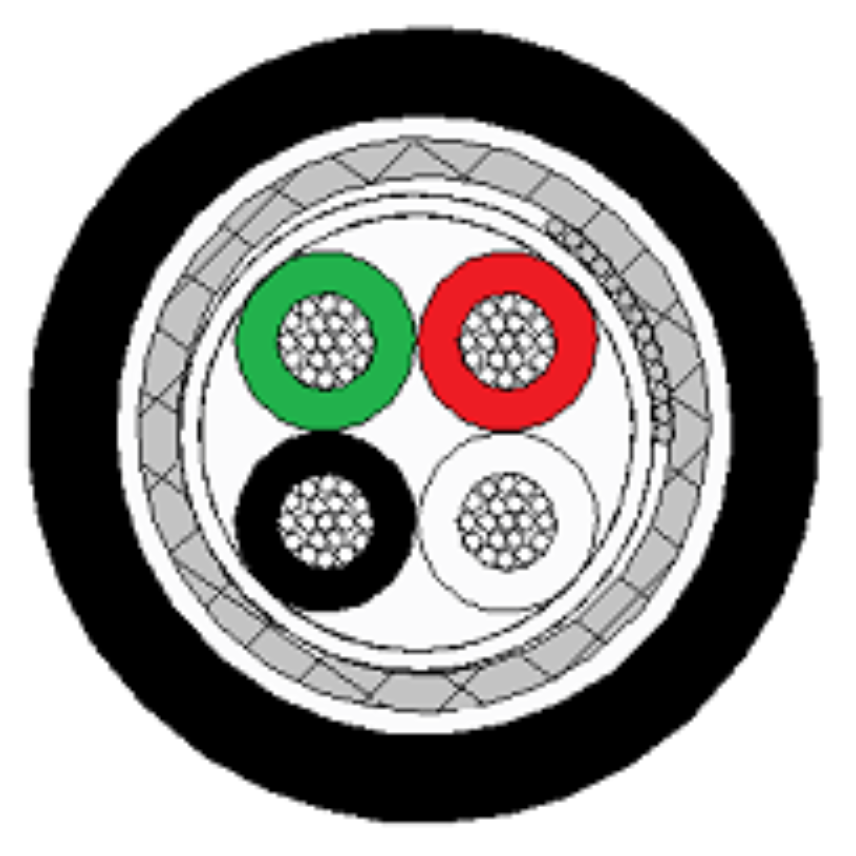

ProduktNexans specification
CORE A
AWG 28 stranded silver plated copper alloy conductor.
MFA insulation.
Diameter : 0.75 +/- 0.05 mm.
Assembly
4 Cores (A) twisted.
PTFE tape.
CORE B
14 x 0.08 mm Silver plated copper alloy.
SHIELD
AWG 40 Silver plated copper alloy braid
95% min. coverage.
PTFE tape.
Medical Polyurethane Jacket
Diameter : 3.30 +/- 0.10 mm.
Mechanical performances
Minimum static bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Silvered copper
Leiterform
Multi stranded
Leitungsaufbau
Shielded and sheathed
Isolierung
Fluor polymer
Abmessungsmerkmale
Abmessungsmerkmale
Drahtdurchmesser
0,75 mm
Aussendurchmesser
3,3 mm
Maximaler Außendurchmesser
3,4 mm
Gewicht, ca.
19 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
24 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
85 °C
Min. Betriebstemperatur
-30 °C
Mechanisch Widerstandsfähig
Gute mechanische Widerstandsfähigkeit
