Study 133198
Study 133198
Multi-cores Unshielded and PVC Jacketed cable
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.
- Produkt ref. : Etude 133198
- Land ref. : Etude 133198
Beschreibung
Beschreibung
Normen
-
ProduktNexans specification

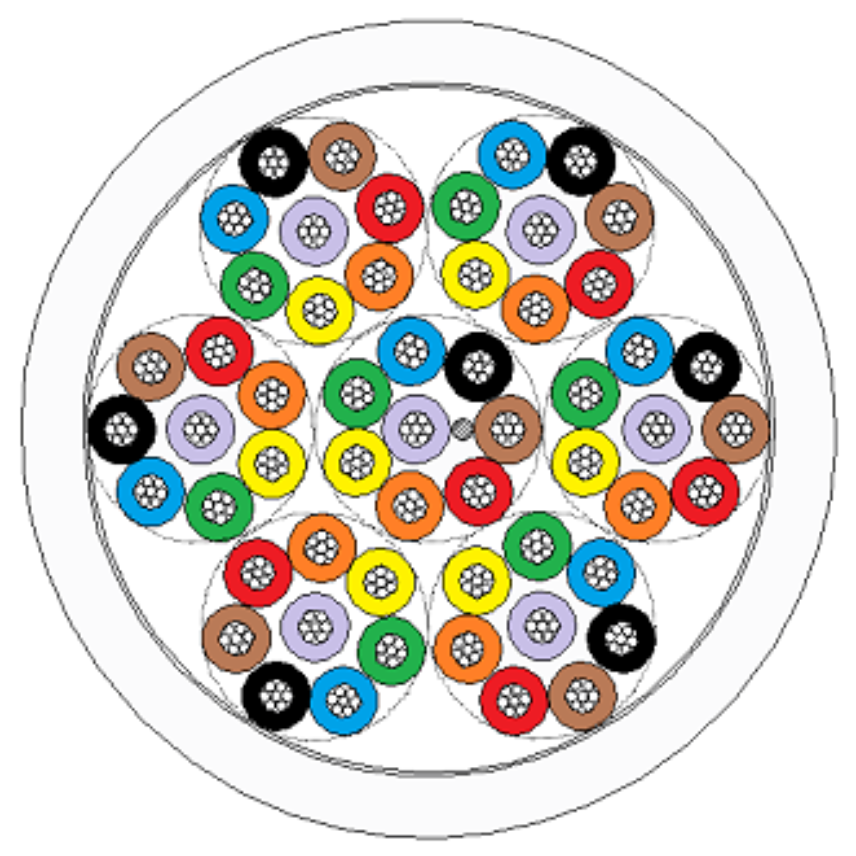

1- CORE (A)
AWG 30 Stranded silver plated copper conductor
PTFE insulation
Diameter : 0.61 +/- 0.05 mm
2- CORE (B)
8 cores (A) twisted
3- CORE (C)
Kevlar member
ASSEMBLY
Center : 1 core (B) with Kevlar member
Around : 6 cores (B) twisted
Nominal Diameter : 6 mm
4- PTFE Tape
Nominal Diameter : 6.07 mm
5- JACKET
Medical PVC
Diameter : 7.20 +/- 0.20 mm
Mechanical performances
Minimum bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Silvered copper
Leiterform
Multi stranded
Leitungsaufbau
Unshielded and sheathed
Isolierung
Extruded PTFE
Abmessungsmerkmale
Abmessungsmerkmale
Drahtdurchmesser
0,61 mm
Aussendurchmesser
7,2 mm
Maximaler Außendurchmesser
7,4 mm
Gewicht, ca.
77 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
250 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
85 °C
Min. Betriebstemperatur
-30 °C
Mechanisch Widerstandsfähig
Gute mechanische Widerstandsfähigkeit
