CAVI UNIPOLARI DI POTENZA - NON SCHERMATI
CAVI UNIPOLARI DI POTENZA - NON SCHERMATI

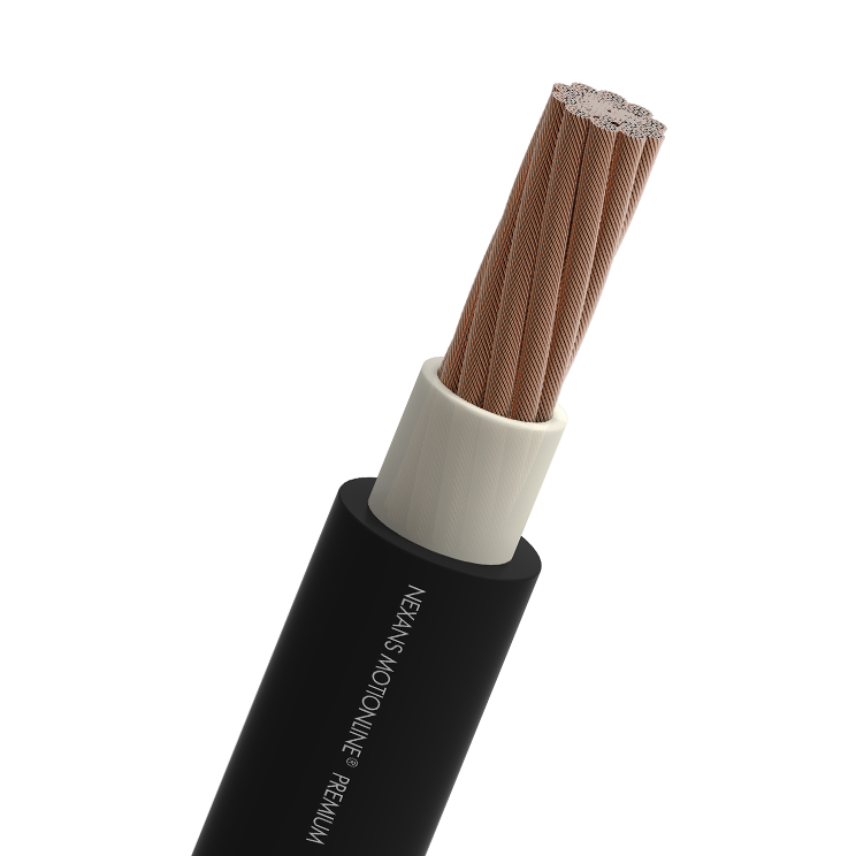

Cavi di potenza unipolari per applicazioni estremamente dinamiche MOTIONLINE® PREMIUM
Leggi di piùSINGLE CORE POWER CABLES 1x6
Rif. Lynxeo 10553184
- Imballo: Bobina (1000m)
- Costruzione: 1x6
- Quantitativo rame: 58 kg/km
- Peso approssimativo del cavo: 110 kg/km
- Diametro esterno: 7,4 mm
SINGLE CORE POWER CABLES 1x10
Rif. Lynxeo 49346810
- Imballo: Bobina (1000m)
- Costruzione: 1x10
- Quantitativo rame: 97 kg/km
- Peso approssimativo del cavo: 166 kg/km
- Diametro esterno: 8,4 mm
SINGLE CORE POWER CABLES 1x16
Rif. Lynxeo 49346910
- Imballo: Bobina (1000m)
- Costruzione: 1x16
- Quantitativo rame: 154 kg/km
- Peso approssimativo del cavo: 256 kg/km
- Diametro esterno: 9,5 mm
SINGLE CORE POWER CABLES 1x25
Rif. Lynxeo 49347010
- Imballo: Bobina (1000m)
- Costruzione: 1x25
- Quantitativo rame: 240 kg/km
- Peso approssimativo del cavo: 362 kg/km
- Diametro esterno: 11,3 mm
SINGLE CORE POWER CABLES 1x35
Rif. Lynxeo 49348910
- Imballo: Bobina (1000m)
- Costruzione: 1x35
- Quantitativo rame: 340 kg/km
- Peso approssimativo del cavo: 466 kg/km
- Diametro esterno: 12,5 mm
SINGLE CORE POWER CABLES 1x50
Rif. Lynxeo 49349010
- Imballo: Bobina (1000m)
- Costruzione: 1x50
- Quantitativo rame: 490 kg/km
- Peso approssimativo del cavo: 686 kg/km
- Diametro esterno: 14,7 mm
SINGLE CORE POWER CABLES 1x70
Rif. Lynxeo 10553191
- Imballo: Bobina (1000m)
- Costruzione: 1x70
- Quantitativo rame: 690 kg/km
- Peso approssimativo del cavo: 950 kg/km
- Diametro esterno: 16,9 mm
SINGLE CORE POWER CABLES 1x95
Rif. Lynxeo 49349210
- Imballo: Bobina (1000m)
- Costruzione: 1x95
- Quantitativo rame: 915 kg/km
- Peso approssimativo del cavo: 1276 kg/km
- Diametro esterno: 18,6 mm
SINGLE CORE POWER CABLES 1x120
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Costruzione: 1x120
- Quantitativo rame: 1152 kg/km
- Peso approssimativo del cavo: 1553 kg/km
- Diametro esterno: 21,4 mm
SINGLE CORE POWER CABLES 1x150
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Costruzione: 1x150
- Quantitativo rame: 1460 kg/km
- Peso approssimativo del cavo: 1670 kg/km
- Diametro esterno: 23,3 mm
SINGLE CORE POWER CABLES 1x185
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Costruzione: 1x185
- Quantitativo rame: 1800 kg/km
- Peso approssimativo del cavo: 2100 kg/km
- Diametro esterno: 26,6 mm
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
MOTIONLINE® Power supply single core cables for dynamic applications with PVC Jacket, unshielded, resistant to oils, flame retardant.
Design
Conductor
Stranded bare copper
Core insulation
PVC
Black or green-yellow
Jacket
PVC
Black
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Conduttore resistente alla flessione con fili di rame nudo
Isolamento
TPM con capacità molto bassa
Guaina esterna
PUR
Colore della guaina esterna
Nero
Senza alogeno
Y
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
5 Mio.
Velocità di traslazione
180 m/min
Accelerazione massima
10 m/s²
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
10 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-30 ... 80 °C
Ritardante la fiamma
IEC 60332-1-2; UL 1581 FT1
Resistenza all'olio
DIN EN 50363-10-2 & DIN EN 60811-404
