TCX® (I) 150/250(300) V
TCX® (I) 150/250(300) V
INSTRUMENTATION, CONTROL and COMMUNICATION Cables
Lire plusTCX (I) 150/250V 2P0.75
Réf. Produit 10170061
- Conditionnement: Touret (100000m)
- Nombre de paires: 2
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 10,1 mm
- Diamètre maximal externe: 11,7 mm
- Masse approximative: 153 kg/km
TCX (I) 150/250V 4P0.75
Réf. Produit 10170094
- Conditionnement: Touret (100000m)
- Nombre de paires: 4
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 11,8 mm
- Diamètre maximal externe: 13,6 mm
- Masse approximative: 216 kg/km
TCX (I) 150/250V 7P0.75
Réf. Produit 10170097
- Conditionnement: Touret (100000m)
- Nombre de paires: 7
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 14,3 mm
- Diamètre maximal externe: 16,5 mm
- Masse approximative: 353 kg/km
TCX (I) 150/250V 10P0.75
Réf. Produit 10170099
- Conditionnement: Touret (100000m)
- Nombre de paires: 10
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 16,8 mm
- Diamètre maximal externe: 19,4 mm
- Masse approximative: 473 kg/km
TCX (I) 150/250V 14P0.75
Réf. Produit 10170102
- Conditionnement: Touret (100000m)
- Nombre de paires: 14
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 18,7 mm
- Diamètre maximal externe: 21,5 mm
- Masse approximative: 610 kg/km
TCX (I) 150/250V 19P0.75
Réf. Produit 10183965
- Conditionnement: Touret (100000m)
- Nombre de paires: 19
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 20,8 mm
- Diamètre maximal externe: 24,0 mm
- Masse approximative: 768 kg/km
TCX (I) 150/250V 24P0.75
Réf. Produit 10259830
- Conditionnement: Touret (100000m)
- Nombre de paires: 24
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 23,1 mm
- Diamètre maximal externe: 26,5 mm
- Masse approximative: 926 kg/km
TCX (I) 150/250V 2T0.75
Réf. Produit
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 2
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 12,0 mm
- Diamètre maximal externe: 14,0 mm
- Masse approximative: 230 kg/km
TCX (I) 150/250V 4T0.75
Réf. Produit
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 4
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 13,0 mm
- Diamètre maximal externe: 15,0 mm
- Masse approximative: 290 kg/km
TCX (I) 150/250V 2P1.5
Réf. Produit 10170127
- Conditionnement: Touret (100000m)
- Nombre de paires: 2
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 12,2 mm
- Diamètre maximal externe: 14,1 mm
- Masse approximative: 222 kg/km
TCX (I) 150/250V 4P1.5
Réf. Produit 10251178
- Conditionnement: Touret (100000m)
- Nombre de paires: 4
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 14,8 mm
- Diamètre maximal externe: 17,0 mm
- Masse approximative: 356 kg/km
TCX (I) 150/250V 7P1.5
Réf. Produit 10196872
- Conditionnement: Touret (100000m)
- Nombre de paires: 7
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 17,7 mm
- Diamètre maximal externe: 20,3 mm
- Masse approximative: 543 kg/km
TCX (I) 150/250V 10P1.5
Réf. Produit 10282430
- Conditionnement: Touret (100000m)
- Nombre de paires: 10
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 20,6 mm
- Diamètre maximal externe: 23,8 mm
- Masse approximative: 729 kg/km
Description
Description
Normes
-
ProduitIEC 60228
-
InstallationIEC 60092-350; IEC 60092-360; IEC 60092-376
-
EssaisIEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
TCX® (I) 150/250 V armoured individually screened twisted pair cables are used for telecommunication and instrumentation purposes. These cables provide strong protection aganist cross-talk in both low and high frequency runs, making them suitable for highly polluted electromagnetic surroundings. TCX®(I) cables are also selected where enhanced mechanical protection is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

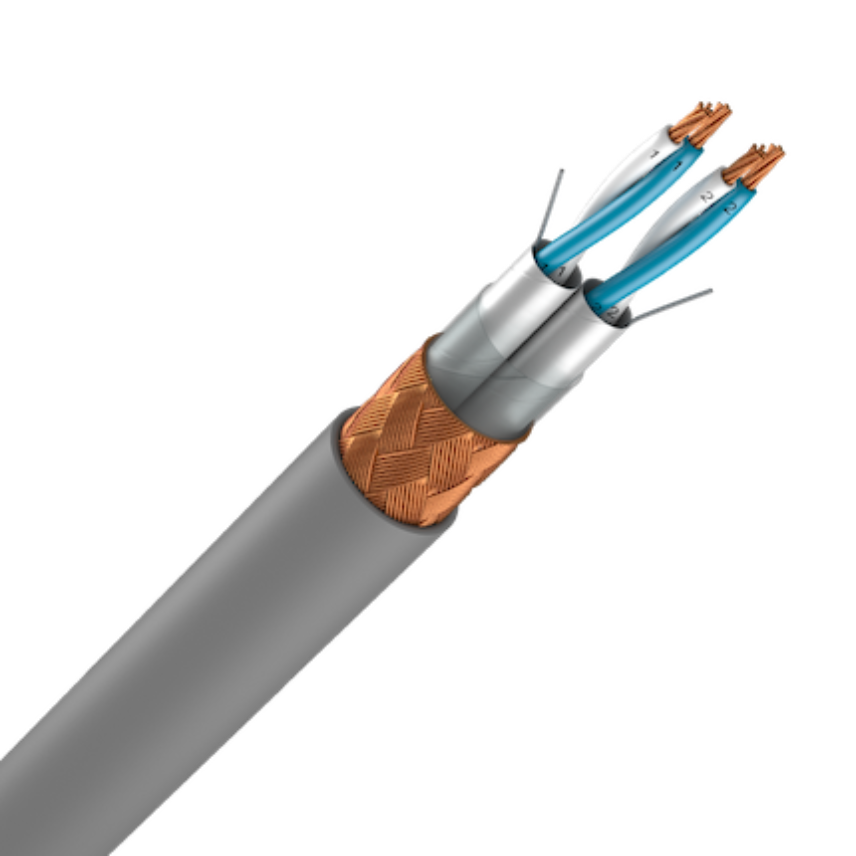

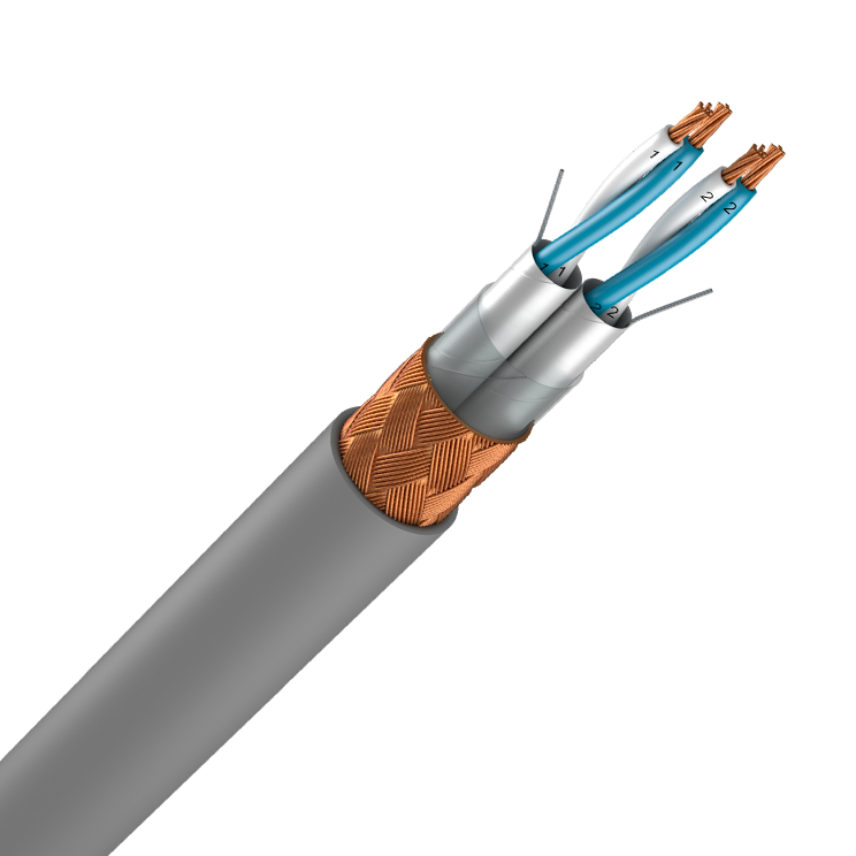

Design
1. Conductor
Stranded bare copper class 2
2. Insulation
XLPE (cross-linked polyethylene)
3. Individual screen
Alu/polyester tape with a tinned copper drain wire
4. Assembling
Polyester tape
5. Armour
Bare copper braid
6. Outer sheath
Polyolefin SHF1
Colour : grey
Example of marking:
LYNXEO 279 TCX (I) Nber of pairs/triads & cross section 150/250V 90C IEC 60092-376 IEC 60332-3-22 Cat. A WW YYYY *CE* Manufacturing n° + metric marking
Core identification
Pair: white / blue with printed pair number
Triad: white / blue / red with printed triad number
