TCX® (C) 331 150/250 (300) V
TCX® ( C ) 331 150/250V 1P0.75
Réf. Produit 10171239
- Conditionnement: Touret (100000m)
- Nombre de paires: 1
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 8,3 mm
- Diamètre maximal externe: 9,5 mm
- Masse approximative: 87 kg/km
TCX® ( C ) 331 150/250V 2P0.75
Réf. Produit 10171240
- Conditionnement: Touret (100000m)
- Nombre de paires: 2
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 9,6 mm
- Diamètre maximal externe: 11,0 mm
- Masse approximative: 127 kg/km
TCX® ( C ) 331 150/250V 4P0.75
Réf. Produit 10171242
- Conditionnement: Touret (100000m)
- Nombre de paires: 4
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 14,1 mm
- Diamètre maximal externe: 16,3 mm
- Masse approximative: 227 kg/km
TCX® ( C ) 331 150/250V 7P0.75
Réf. Produit 10280725
- Conditionnement: Touret (100000m)
- Nombre de paires: 7
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 17,5 mm
- Diamètre maximal externe: 20,1 mm
- Masse approximative: 382 kg/km
TCX® ( C ) 331 150/250V 10P0.75
Réf. Produit 10281588
- Conditionnement: Touret (100000m)
- Nombre de paires: 10
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 20,4 mm
- Diamètre maximal externe: 23,4 mm
- Masse approximative: 503 kg/km
TCX® ( C ) 331 150/250V 14P0.75
Réf. Produit 10186011
- Conditionnement: Touret (100000m)
- Nombre de paires: 14
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 20,8 mm
- Diamètre maximal externe: 23,9 mm
- Masse approximative: 588 kg/km
TCX® ( C ) 331 150/250V 19P0.75
Réf. Produit 10280537
- Conditionnement: Touret (100000m)
- Nombre de paires: 19
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 25,9 mm
- Diamètre maximal externe: 29,9 mm
- Masse approximative: 825 kg/km
TCX® ( C ) 331 150/250V 24P0.75
Réf. Produit 10184542
- Conditionnement: Touret (100000m)
- Nombre de paires: 24
- Nombre de tierces: -
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 28,7 mm
- Diamètre maximal externe: 33,1 mm
- Masse approximative: 1002 kg/km
TCX® ( C ) 331 150/250V 2T0.75
Réf. Produit 10283902
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 2
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 14,1 mm
- Diamètre maximal externe: 16,3 mm
- Masse approximative: 203 kg/km
TCX® ( C ) 331 150/250V 4T0.75
Réf. Produit
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 4
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 15,5 mm
- Diamètre maximal externe: 17,5 mm
- Masse approximative: 330 kg/km
TCX® ( C ) 331 150/250V 7T0.75
Réf. Produit
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 7
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 18,5 mm
- Diamètre maximal externe: 21,0 mm
- Masse approximative: 480 kg/km
TCX® ( C ) 331 150/250V 10T0.75
Réf. Produit
- Conditionnement: Touret (100000m)
- Nombre de paires: -
- Nombre de tierces: 10
- Section du conducteur: 0,75 mm²
- Diamètre extérieur minimal: 20,5 mm
- Diamètre maximal externe: 26,5 mm
- Masse approximative: 670 kg/km
TCX® ( C ) 331 150/250V 2P1.5
Réf. Produit 10132031
- Conditionnement: Touret (100000m)
- Nombre de paires: 2
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 9,8 mm
- Diamètre maximal externe: 11,5 mm
- Masse approximative: 180 kg/km
TCX® ( C ) 331 150/250V 4P1.5
Réf. Produit 10280640
- Conditionnement: Touret (100000m)
- Nombre de paires: 4
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 17,0 mm
- Diamètre maximal externe: 19,6 mm
- Masse approximative: 387 kg/km
TCX® ( C ) 331 150/250V 7P1.5
Réf. Produit 10284324
- Conditionnement: Touret (100000m)
- Nombre de paires: 7
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 20,6 mm
- Diamètre maximal externe: 23,6 mm
- Masse approximative: 598 kg/km
TCX® ( C ) 331 150/250V 10P1.5
Réf. Produit 10265071
- Conditionnement: Touret (100000m)
- Nombre de paires: 10
- Nombre de tierces: -
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 24,2 mm
- Diamètre maximal externe: 27,8 mm
- Masse approximative: 792 kg/km
Description
Description
Normes
-
ProduitIEC 60228
-
InstallationIEC 60092-350; IEC 60092-360; IEC 60092-376
-
EssaisIEC 60331-1 ou 2; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
TCX® (C) 331 150/250 V fire resistant armoured twisted pair cables maintain circuit integrity in case of fire by meeting performances requirements from the IEC 60331 series for 180 minutes. These telecommunication and instrumentation cables show a low transfer impedance in low frequency and an effective screening in high frequency, making them very suitable for polluted electromagnetic surroundings. TCX(C) 331 cables are used for detection and warning systems where enhanced mechanical protection is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

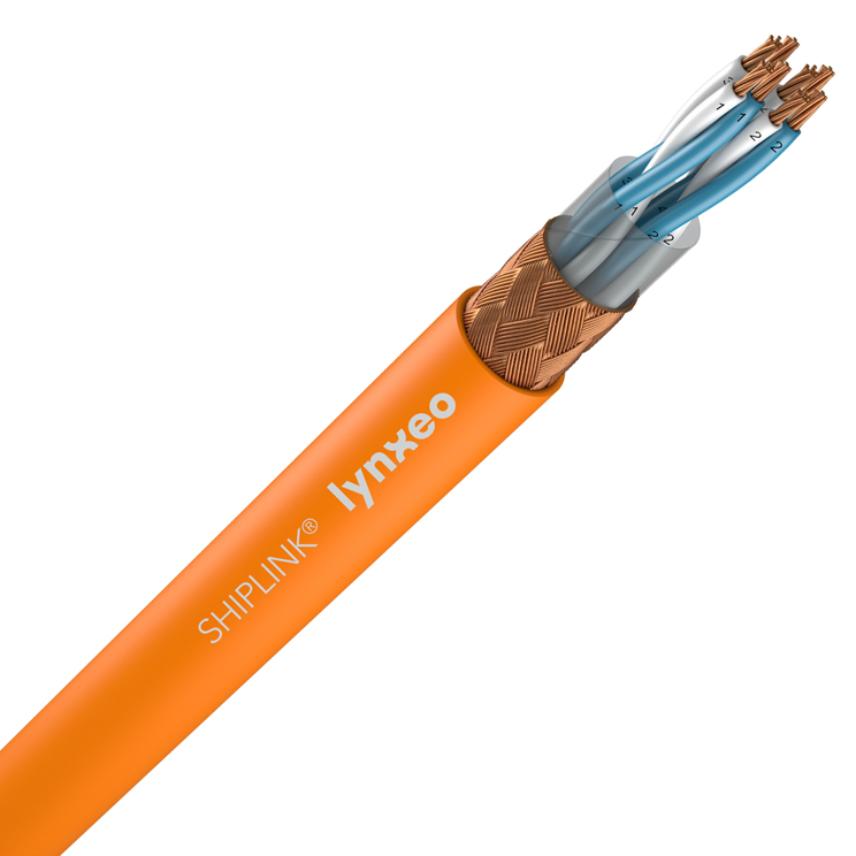

Design
1. Conductor
Stranded bare copper class 2
2. Insulation
Mica tape + XLPE (cross-linked polyethylene)
3. Inner covering
Lapped polyester tape
4. Armouring
Bare copper braid
5. Outer sheath
Polyolefin SHF1
Colour: orange
Example of marking:
LYNXEO 279 TCX (C) 331 150/250 V "n" 2 or 3 "s" mm² 90°C IEC 60092-376 IEC 60332-3-22 Cat. A IEC 60331-1/2 "ww/yy" * CE * TCF + metric marking
Core Identification
Pair: white / blue with printed with pair number
Triad: white / blue / red with printed with triad number
