RE-2Y(St)Y - fl - PiMF IOS Unarmoured LSLH
RE-2Y(St)Y - fl - PiMF IOS Unarmoured LSLH
- Intrumentation cables 300 V
- Individual & Overall Screen (IOS)
- Low smoke, low halogen (LSLH)
- Oil resistant
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 2x2x0.5
Rif. Lynxeo 10098146
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 2
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 4x2x0.5
Rif. Lynxeo 10098147
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 4
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 4x2x0.5
Rif. Lynxeo 10101845
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Blu
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 4
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 8x2x0.5
Rif. Lynxeo 10098148
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 8
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 12x2x0.5
Rif. Lynxeo 10098149
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 12
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 16x2x0.5
Rif. Lynxeo 10098150
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 16
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 20x2x0.5
Rif. Lynxeo 10098151
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 20
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 24x2x0.5
Rif. Lynxeo 10098152
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,5 mm²
- Numero di coppie: 24
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 2x2x0.75
Rif. Lynxeo 10098153
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 2
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 2x2x0.75
Rif. Lynxeo 10101846
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Blu
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 2
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 4x2x0.75
Rif. Lynxeo 10098154
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 4
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 8x2x0.75
Rif. Lynxeo 10098155
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 8
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 12x2x0.75
Rif. Lynxeo 10098156
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 12
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 12x2x0.75
Rif. Lynxeo 10101847
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Blu
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 12
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 16x2x0.75
Rif. Lynxeo 10098157
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 16
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 20x2x0.75
Rif. Lynxeo 10098158
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 20
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 24x2x0.75
Rif. Lynxeo 10098159
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 0,75 mm²
- Numero di coppie: 24
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 2x2x1.34
Rif. Lynxeo 10098160
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 2
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 2x2x1.34
Rif. Lynxeo 10101848
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Blu
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 2
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 4x2x1.34
Rif. Lynxeo 10098161
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 4
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 8x2x1.34
Rif. Lynxeo 10098162
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 8
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 12x2x1.34
Rif. Lynxeo 10098163
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 12
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 16x2x1.34
Rif. Lynxeo 10098164
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 16
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 20x2x1.34
Rif. Lynxeo 10098165
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 20
RE-2Y(St)Y - fl PiMF IOS Unarmoured LSLH 24x2x1.34
Rif. Lynxeo 10098166
- Imballo: Tagliati a misura (m)
- Colore della guaina esterna: Nero
- Sezione del conduttore del cavo: 1,34 mm²
- Numero di coppie: 24
Descrizione
Descrizione
Norme
-
ProductIEC 60228
-
TestIEC 60332-3-22 Cat.A; IEC 60754; IEC 61034
Applications
These cables are intended for transmission of analogue and digital signals. They allow transmission over long distances at high pulse rates. The individual screening of each pair limits the consequences of crosstalk. These cables are used in industrial installations such as refineries, chemical plants etc...
Design
Conductor:
Stranded bare copper (class 2)
Insulation:
Polyethylene (PE)
Individual screen:
Tinned copper drain wire
Aluminium/polyester tape
Overall screen:
Tinned copper drain wire
Aluminium/polyester tape
Outer sheath:
Polyvinyl chloride (PVC)
Special low smoke, low halogen (LSLH)
Colour: black or blue
Fire retardant: IEC 60332-3-22(A), limiting oxygen index > 30 as par ASTM D 2863
Low smoke: IEC 61034-2, transmittance > 40 %
Low halogen: IEC 60754-1 HCL < 6 %
Core identification
Pair: Black/white
For multipair White core printed with pair number
Marking
GORSE YYYY RE - 2Y(St)Y - fl PiMF LSLH 300V Nber of pairs & cross-section IEC 60332-3-22(A) + metric marking
Désignation
RE: Instrumentation cable
2Y: Polyethylene insulation
(St): Collective screen
Y: PVC sheath
fl: Reduced flame propagation
PiMF: Pair screen
LSLH: Low emission of smoke and halogens

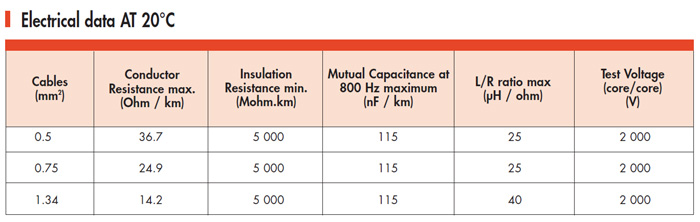

Electrical characteristics
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Caratteristiche elettriche
Caratteristiche elettriche
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Risorse
Risorse
Vendita e consegna Informazioni
Minimum bending radius:
10 x outer diameter
To be doubled during laying operations
